能量計DN25

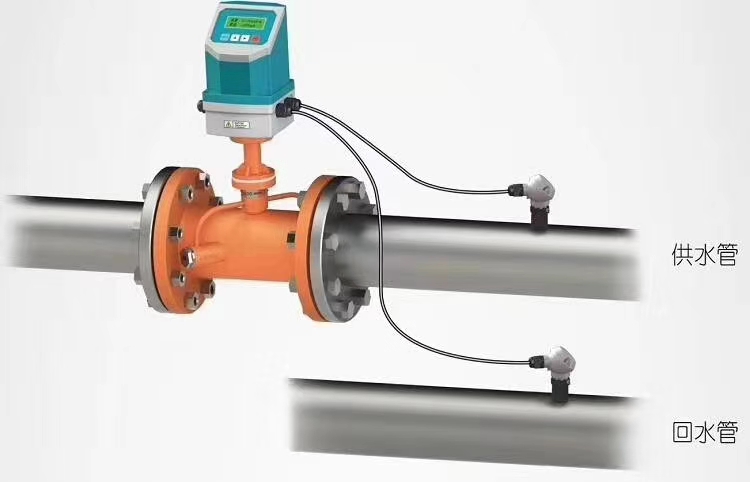

能量計DN25（一體式，分體式）產品介紹：
TWF-100超聲波流量計（能量計）**應用于工業現場中各種液體的在線流量計量。主機分為壁掛標準型、壁掛防爆型、盤裝型和本地顯示型；傳感器分為外縛式、插入式、管段式等。測量精度：優于1％，重復性：優于0.2%。能量計應用與中央空調水系統，換熱站熱量計量等
能量計DN25主機技術參數:
* 測量周期：500ms (每秒2次，每個周期采集128組數據)
* 工作電源：85~264VAC/隔離24VDC（F4型8~36VDC）
* *大流速：64m/s(流速分辨率0.001m/s)
* 顯示：2×10漢字背光液晶可顯示瞬時流量及正、負、凈累積流量、流速等
* 操作：4×4輕觸鍵盤 (F4主機磁性4按鍵) 操作
* 信號輸入：◇3路4-20mA模擬輸入,精度0.1%,可輸入壓力、液位、溫度等信號
◇2路三線制PT100鉑電阻
* 信號輸出：◇1路隔離RS485輸出
◇1路4-20mA或0-20mA輸出
◇1路隔離OCt (脈沖寬度6~1000ms之間可編程，默認200ms)
◇1路繼電器輸出 (脈沖寬度200ms )
通訊協議：◇MODBUS協議，M-BUS協議，RS485，并兼容國內其它廠家同類產品的通訊協議
* 其它功能：◇自動記憶前512天、前128個月、前10年正/負/凈累積流量
◇自動記憶前30次上、斷電時間和流量并可實現流量的自動或手動補加，可通過MODBUS協議讀出
◇可編程批量（定量）控制器，故障自診斷功能
◇可通過E-mail傳送來的代碼文件實現軟件升級
* 防護等級：傳感器IP68，F(xiàn)4主機IP68，其余主機IP65
* 防爆等級：EXdⅡBT4
TWF-100超聲波流量計傳感器主要參數:
外縛式傳感器是將傳感器直接捆綁在被測管道的外表面從而實現流量測量的一種安裝方式，具有與管徑無關、安裝簡單、無需停產、無壓力損失等特點。

標準S1型傳感器　　　　標準M1型傳感器　　　　標準L1型傳感器　　　高溫S1H型傳感器　高溫M1H型傳感器

技術參數	標準S1型	標準M1型	標準L1型	高溫S1H型	高溫M1H型
適用管徑	DN15～DN100	DN50～DN700	DN300～DN6000	DN15～DN100	DN50～DN700
材質	ABS			特殊高溫材料
工作頻率	1MHz
安裝方法	V (N、W）法	V、Z法	Z法	V (N、W)法	V、Z法
標　　定	整機配對標定
磁　　性	有		無
適用溫度	0℃～70℃			0℃～160℃
防護等級	IP68（可浸水工作，水深≤3米）
外形尺寸	45×30×30	60×45×45	80×70×55	90×85×24	90×82×29
質量(克/對)	75	250	650	94	150
介質種類	水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體。
介質濁度	≤20000ppm且氣泡含量小
適用管材	碳鋼、不銹鋼、鑄鐵、銅、PVC、等均勻質密的管道，不允許有襯里。
管道襯材	環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、膠木、聚四氟乙烯等。
信號電纜	SEYV75-2型專用屏蔽電纜，單根可加長到300米，布線時電纜應外加金屬套管以增加抗干擾性，并注意電纜不要與高壓電纜并行，盡量避開變頻器等干擾源。

插入式傳感器技術參數:
插入式傳感器是指在被測管道上利用專用開孔工具在不停產的情況下在線打孔，使傳感器和被測介質直接接觸從而實現流量測量的一種安裝方式，該款傳感器
解決了外縛式傳感器在測量結垢較厚的管道時不易接收到信號及長時間測量信號衰減的問題，具有不停產安裝、免維護、與管徑無關、無壓力損失等特點。管道材
質為碳鋼或不銹鋼時可直接焊接安裝，對于不可直接焊接的管道，如鑄鐵、玻璃鋼、PVC、水泥管等需配備廠家制作的專用管箍方可安裝，為防止漏水，用戶訂貨
時請?zhí)峁┍粶y(cè)管道的準確外徑或周長。

TWF-100超聲波流量計管段傳感器主要技術參數:
管段式傳感器是采用法蘭將管段傳感器與被測管路直接連接的一種測量方式，該款傳感器解決了外縛式和插入式傳感器在安裝過程中由于人為或被測管道參數
不準確引起的誤差而造成測量精度下降的問題，具有測量精度高，穩定性好、免維護等特點，是未來超聲波流量計的發展方向。

π形管段式/標準管段式管道參數

公稱通徑 DN(mm)	額定壓力 (MPa)	π形管段	標準管段	法蘭尺寸
公稱通徑 DN(mm)	額定壓力 (MPa)	L1	L2	D	D1	D2	f	Ｎ-Φ	法蘭厚度
15	2.5	320		95	65	46	2	14×4	14
20		360		105	75	56	2	14×4	16
25		390		115	85	65	3	14×4	16
32		450		140	100	76	3	18×4	18
40		500		150	110	84	3	18×4	18
50	1.6		200	165	125	99	3	18×4	20
65			200	185	145	118	3	18×4	20
80			225	200	160	132	3	18×8	20
100			250	220	180	156	3	18×8	22
125			250	250	210	184	3	18×8	22
150			300	285	240	211	3	22×8	24
200			350	340	295	266	3	22×12	24
250			450	405	355	319	3	26×12	26
300			500	460	410	370	4	26×12	28
350			550	520	470	429	4	26×12	30
400			600	580	525	480	4	26×16	32
450			700	640	585	548	4	30×20	34
500	1.0		800	670	620	585	4	25×20	32
600	1.0		1000	780	725	685	5	30×20	36
700	0.6		1100	860	810	775	5	24×25	32
800			1200	975	920	880	5	24×30	32
900			1300	1075	1020	980	5	24×30	34
1000			1400	1175	1120	1080	5	28×30	36

公稱通徑 DN(mm)	額定壓力 (MPa)	活接式外形尺寸				材質
公稱通徑 DN(mm)	額定壓力 (MPa)	L	H	D	C	材質
25	4.0	300	282	51	19	不銹鋼
40		300	300	74	23
50		300	310	84	24
65		350	330	100	28
80		400	345	114	30

技術參數	衛生型管段式	π型管段式	標準管段式
適用主機	一體式、分體式、經濟型、流量模塊		一體式、分體式、經濟型、流量模塊、水表
適用管徑	DN25-DN80	DN15-DN40	DN50-DN1000
材質	不銹鋼		碳鋼（不銹鋼選購）
工作頻率	1MHz
連接方式	活接連接	法蘭連接
適用溫度	－40℃～160℃
標 定	整機在線標定
防護等級	IP68(可潛水工作，水深≤3米)
外形尺寸	見下表
公稱壓力	見下表
介質種類	水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體。
介質濁度	≤20000ppm且氣泡含量小
管道襯材	無
信號電纜	SEYV75-2型專用屏蔽電纜，單根可加長到300米，布線時電纜應外加金屬套管以增加抗干擾性，并注意電纜不要與高壓電纜并行，盡量避開變頻器等干擾源。

技術參數	標準插入B型（直插式）	插入C型（斜插式，極不常用）	加長插入B型（水泥管用）
適用管徑	DN80mm以上
材　　質	球閥與探桿：不銹鋼316L；球閥底座：普通碳鋼(不銹鋼選配)
工作頻率	1MHz
適用管材	碳鋼、不銹鋼、鑄鐵、銅、PVC、鋁、玻璃鋼、水泥管等管道，允許有襯里備注：1、碳鋼、不銹鋼可直接焊接(不銹鋼管道必須采用不銹鋼底座，用戶訂貨時請注意)。 2、其它管采用管箍方可安裝(管箍材質：碳鋼,訂貨時請?zhí)峁?zhǔn)確的管道外徑或周長)。
安裝方式	Z法
適用溫度	－40℃～160℃
開孔尺寸	Ф19mm(安裝時使用廠家提供的專用開孔器，可實現帶壓不停產安裝)
壓力等級	1.6MPa(安裝時壓力＜0.8MPa）
防護等級	IP68（可浸水工作，水深≤3米）
安裝空間	井壁到管壁≥550mm	井壁到管壁≥360mm	井壁到管壁≥700mm
長度	186mm	228mm	330mm
介質種類	水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體。
介質濁度	≤20000ppm且氣泡含量小
信號電纜	SEYV75-2型專用屏蔽電纜，單根可加長到300米，布線時電纜應外加金屬套管以增加抗干擾性，并注意電纜不要與高壓電纜并行，盡量避開變頻器等干擾源。

電磁能量計（電磁式冷熱量表）原理
電磁式冷熱量表適用測量封閉管道中導電液體的體積流量。測量原理是基于法拉第電磁感應定律：導電液體在磁場中作切割磁感應線運動時，導體中產生感應電勢，其感應電勢E 為：

E=KBVD

式中：K- - - - -   儀表系數
      B- - - - - 磁感應強度
      V- - - - - 測量管道截面內的平均流速     D- - - - -  測量管道截面的內徑
測量流量時，導電性液體以速度V 過流垂直于流動方向的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓信號通過二個或二個以上與液體直接接觸的電極檢出，并通過電纜送至轉換器通過智能化處理，然后LCD 顯示或轉換成標準信號4~20mA 和0~5kHz 輸出。

電磁能量計（電磁式冷熱量表）正常工作條件

環境溫度：–10～+60℃；
相對濕度：5%～90%；
供電電源：?jiǎn)蜗嘟涣麟?nbsp;85～250V，45～63Hz；
額定工作壓力：DN 15- DN1000 ：≤ 1.6Mpa
耗散功率：小于20W（連接傳感器配后）。
橡膠襯里：- 20~+80 ℃ / 聚四氟乙烯襯里：- 30~+150 ℃

內襯材料	名稱	符號	性能	*高工作溫度	適用液體	適用口徑
橡膠	氯丁橡膠	CR	耐磨性中等，耐一般低濃度的酸堿鹽的腐蝕	＜80 ℃	自來水、工業用水、海水	DN40~1000
氟塑料	聚四氟乙烯	F4 或 PTFE	化學性能很穩定，耐沸的鹽酸、硫酸、王水、濃堿的腐蝕	＜150 ℃	腐蝕性強的酸堿鹽液體	DN15~1500

電磁能量計（電磁冷熱量表）流量參數

1.1儀表工作模式

電磁式冷熱量表有三種工作模式：熱表工作模式、冷表工作模式、冷表熱表模式。（出廠默認為冷熱表模式）

熱表模式：只對熱量進行計算，是儀表的默認方式。“H”表示熱量

冷表模式：只對冷量進行計算。“R”表示冷量

冷表熱表模式：冷表熱表都進行計算，分別顯示。

1.2測量管道口徑

電磁式冷熱量表配套傳感器通徑范圍：15～1000毫米。

DN15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000

1.3熱量流量、冷量流量單位

儀表熱量顯示單位有：MJ/h、GJ/h、KW/h、MW/h四種可供選擇

溫度傳感器技術參數：
1、傳感器類型：PT1000；
2、安裝方式：保護套管；
3、溫度測量范圍：-50℃ ～ 200℃；
4、導線長度：0.6m ～ 15m。

分體式電磁熱量表，分體式能量表

　
